管廊設計總長9483m，全線采用三艙截面，截面長8400mm，高3600mm，由西向東依次為水電艙、燃氣艙、熱力艙，其中水電艙WxH=3000*3000，燃氣艙WxH=1800*3000，熱力艙WxH=2400*3000；總面積約79657㎡。

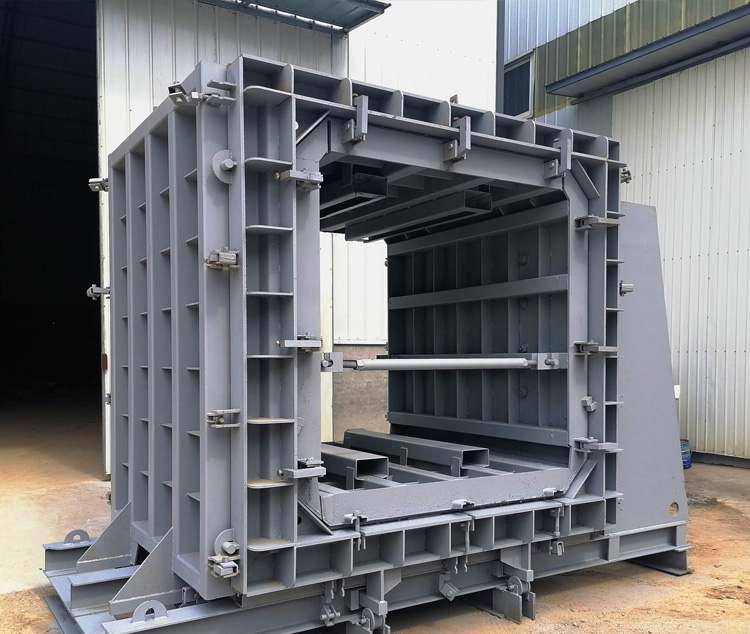

一、綜合管廊模板支撐輔助構件。
1.管廊內墻采用普通對拉螺釘，外墻采用止水對拉螺釘，對拉螺釘采用12mm三段對拉螺釘。三段止水對拉螺釘由10個部件組成：1個內桿、1個止水片、2個錐形螺母、2個外桿、2個3型卡和2個加固螺母。內桿長度等于墻厚減去一個錐形螺母的長度，內桿兩端的螺釘長度等于半個錐形螺母的長度；止水片尺寸為50*50*2mm（普通拉螺釘無止水片）；錐形螺母由接頭螺母和錐形塑料套組成，接頭螺母和錐形塑料套粘結牢固，不能相對移動。拉螺釘兩個錐形螺母的外尺寸等于墻厚，模板頂撐，保證墻體截面尺寸。錐形塑料套與接頭螺母之間有一定的間隙。拆除墻體模具時，擰下外桿。拆除墻體模具后，用專用工具將錐形塑料套與接頭螺母之間的間隙伸展，將錐形螺母從混凝土墻上擰下重復使用；外桿長度為250mm，與錐形螺母連接的螺釘長度為半錐形螺母長度，與鋼筋螺母連接的螺釘長度為130mm，為粗螺釘扣。
三段對拉螺釘為成品統一采購。工廠焊接質量?jì)?yōu)于現場生產，成本低。對拉螺釘的外桿和錐形螺母可拆卸重復使用，取消模板頂撐，降低施工成本。普通對拉螺釘，如內桿和塑料套管，也可拆卸重復使用。
2.底板。墻壁。頂板墊塊采用成品混凝土墊塊，墊塊強度為C50，墊塊尺寸為40×50mm，25×30mm，自帶鋼筋槽，可輔助鋼筋定位，墊塊可正反使用，操作方便，不易跑偏。
3.綜合管廊各艙室頂板支撐架獨立設置，支撐架水平尺寸小，水平穩定性差。因此，需要使用自制緊線器將支撐架與底板混凝土固定，使用自制緊線器將支撐架上部與墻體模板連接成一個整體，使三個艙室的支撐架連接成一個整體，保證內部支撐架的穩定性。自制緊線器的使用使墻體加固桿既能支撐又能拉緊，保證墻體模板的牢固性和穩定性。
二、底板模板。
1.底板模板采用厚度15mm、厚度915mm*1830mm木模板。管廊底板與墻體之間的施工縫位于底板上500mm的墻體上。管廊外模板水平放置，高800mm，長1830mm。模板對拉螺絲孔進行集中統一打孔，每個模板打上下兩排孔，每排孔距模板150mm，每個模板靠近模板短側的兩排孔距模板300mm。管廊底板外模板設有上下兩排對拉螺釘，距模板頂部和底部150mm，水平間距600mm，模板設有4個水平背波紋，封口木方上下各一個，背波紋平放，垂直背波紋采用短鋼管或木方，間距600mm，水平加固管采用鋼架管，每組兩根，地錨采用1.2米短鋼管，入土深度400-500mm，間距1.5米。

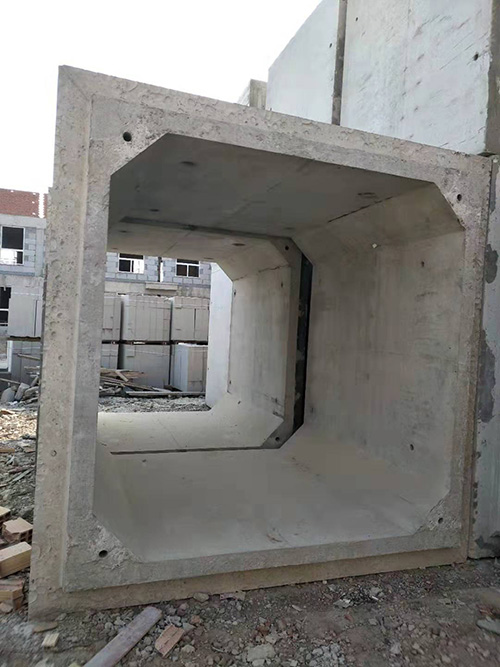

2.管廊底板腋窩尺寸為200*200mm，導墻高度為300mm（不含腋窩尺寸），腋窩模板寬度為283mm，導墻模板寬度為300mm。將導墻和腋窩作為整體模具，在木工加工廠使用木工專用機械制作模具模板，模具模板長度為3m，管廊兩端的堵塞模板也制作成各種模型的模具模板。
定型木模板的使用加快了模板的支撐。拆模速度，有效防止漏漿。錯臺的發生，保證了混凝土的外觀質量。
管廊加腋窩需要焊接模板支架，加腋窩模板支架分為下支架和上支架。
下支架焊接，每段管廊兩端頭底板鋼筋焊接垂直短鋼筋。短鋼筋的內立面位于腋窩模板的底線上，然后在短鋼筋上測量腋窩模板的底口標高，并在兩根短鋼筋之間拉出白線。這條白線是腋窩模板的底線。根據白線，在兩根短鋼筋之間的底板鋼筋上焊接腋窩模板的下支架，支架間距為800mm。
上支架焊接，在每個管廊兩端的暗柱上焊接一個水平短鋼筋，短鋼筋上側低于腋窩模板上口線20mm，然后將腋窩模板上口水平線投射到短鋼筋上，向外側平移20mm，做好標記，兩個標記之間拉白線，以便在腋窩鋼筋上焊接白線，支架間距800mm。
3.腋窩模板設有兩個水平背楞，一個封口木方和一個封底木方，背楞平放。為了方便拆模，腋窩模板下的背楞可以換成鋼架管。腋窩模板安裝后，在腋窩模板下支架上焊接一根短鋼筋。短鋼筋上端插入導墻水平加固管下方，緊貼腋窩模板背楞。300mm高導墻模板設有兩個水平背楞，一個封口木方和一個封底木方，一個背楞平放，一個垂直背楞間距600mm，一個背楞平放。導墻設有拉螺釘，對拉螺釘水平間距600mm，對拉螺釘距離導墻模板頂部150mm，水平加固管采用鋼架管。管廊端頭變形縫模板應加工成幾個定型模板，背楞立放，對拉螺釘間距600-700mm。
三、墻體模板。
墻體模板采用15mm厚、915mm*1830mm木模板。管廊外模板垂直放置，高2950mm，寬915mm，由兩個915*1830.915*1120模板組成。導墻上貼有海綿條，外墻模板下掛150mm，下掛模板壓緊海綿條，防止漏漿和錯臺。模板對拉螺桿孔集中統一打孔，每個模板打左右兩排孔，每排孔距模板長邊230mm，915*1830模板上下兩排孔距模板短邊300mm，模板中間一排對拉孔位于模板中間。915*1120模板上下兩排孔距模板短邊200mm和300mm。
管廊內模板垂直放置，高2450mm，寬915mm，由兩個915*1830mm.915*620mm模板組成。導墻上貼有海綿條，內墻模板下掛150mm，下掛模板壓緊海綿條，防止漏漿和錯臺。模板對拉螺桿孔進行集中統一打孔，每個模板打左右兩排孔，每排孔距模板長邊230mm，915*1830模板上下兩排孔距模板短邊300mm，模板中間一排對拉孔位于模板中間。915*620模板打一排孔，孔距模板下短邊300mm。
四、內支撐架。
管廊內支撐架采用碗扣架和鋼架管，管廊水電艙、燃氣艙、熱力艙橫截面為3*3m.1.8*3m.2.4*3m，頂板、底板、腋窩尺寸為200*200mm，滿堂架最大截面為2.6*3m.1.4*3m.2*3m，立桿由2.5m碗扣架立桿、200mm加長節和頂撐組成。
5.頂板模板。
頂板加腋窩模板寬度283mm，沿模板長度設置兩個背波紋，背波紋平放。管廊頂板模板主背波紋水平放置，主背波紋采用雙木方或雙鋼管放置在頂部，主背波紋間距等于垂直桿縱向間距；主背波紋放置在主背波紋上，次背波紋垂直放置，次背波紋間距250mm；頂板模板平鋪在次背波紋上，用釘子固定。
